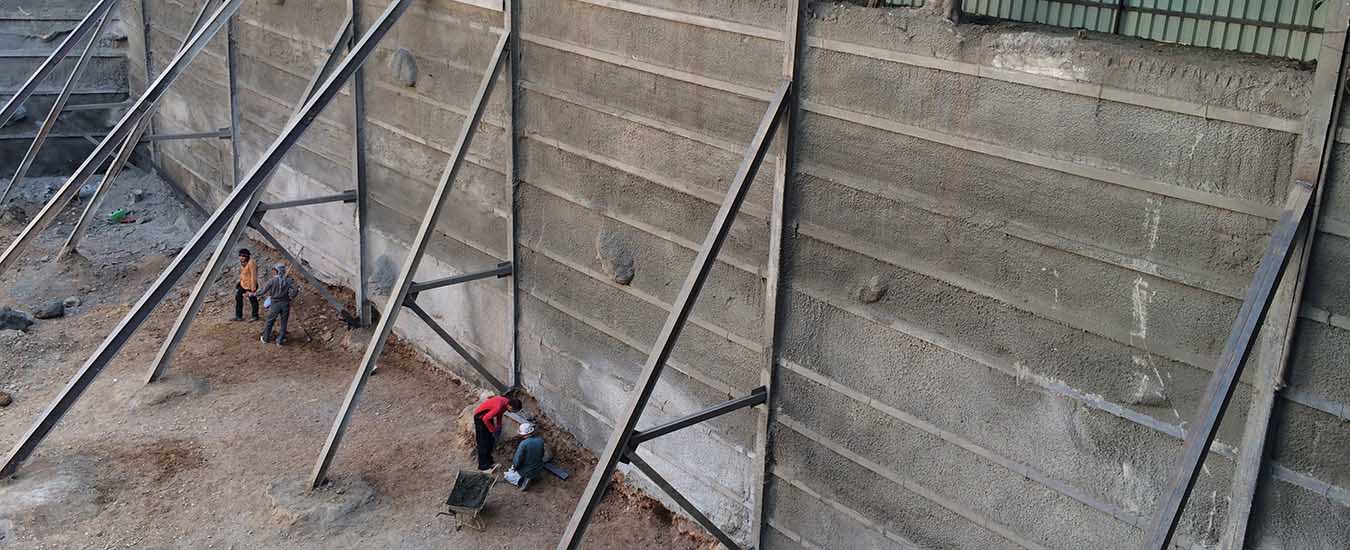

اجرای سازه نگهبان خرپایی

مراحل اجرای سازه نگهبان خرپایی:

1- حفر در محل اعضای قائم خرپاها، طول این چاه ها برابر با عمق گود به علاوه ی طول شمع است . این چاه ها در محاسبات به قطر 80 تا 100 سانتی متر در نظر گرفته می شوند.

2- قفسه آرماتور در محل اجرای شمع قرار می گیرد . به انتهای عضو قائم خرپا چند شاخک وصل شده در داخل بتن دفن می شوند.

3- پس از نصب عضو قائم ، گودبرداری شیب دار با شیب پایدار مناسب انجام می شود.

4- برای نصب عضو مایل خرپا ، نیاز به رگلاژ شیب پایدار در محل نصب خرپا می باشد.

5- محل فونداسیون آماده ، قالب بندی و بتن ریزی می شود . سطح فوقانی فونداسیون برابر با سطح کف پی سازه اصلی می باشد . عضو مایل از یک طرف به ورق و از طرف دیگر به عضو قائم خرپا وصل می شود.

6- خاک قسمت مثلثی بین نقطه ی بالای خرپا و اولین عضو افقی برداشته شده و عضو افقی مزبور اجرا می شود.

7- عملیات خاکبرداری و نصب عضو در قسمت های بعدی تکرار می شود.
